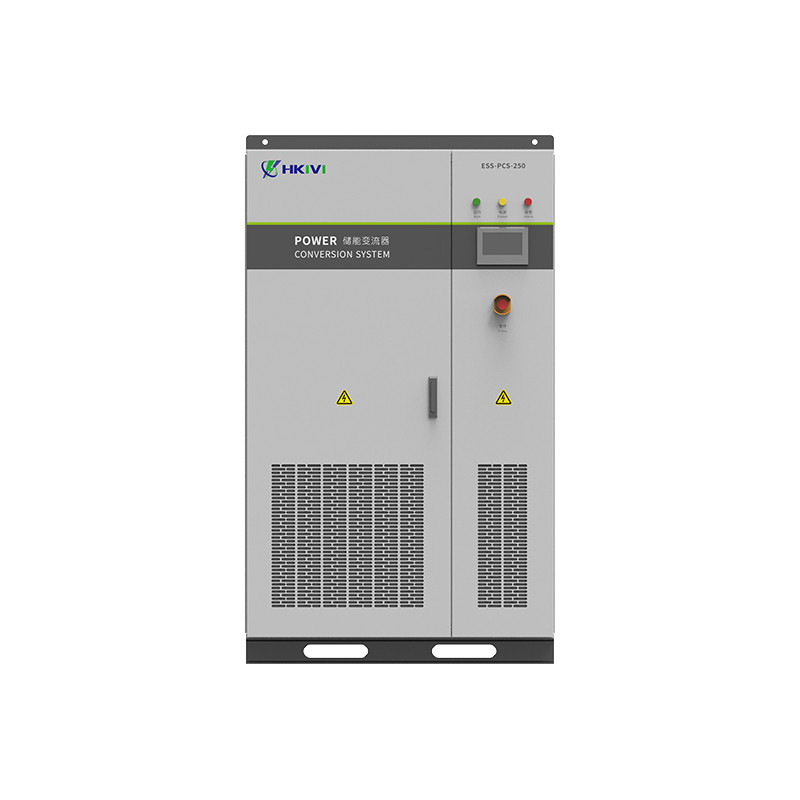

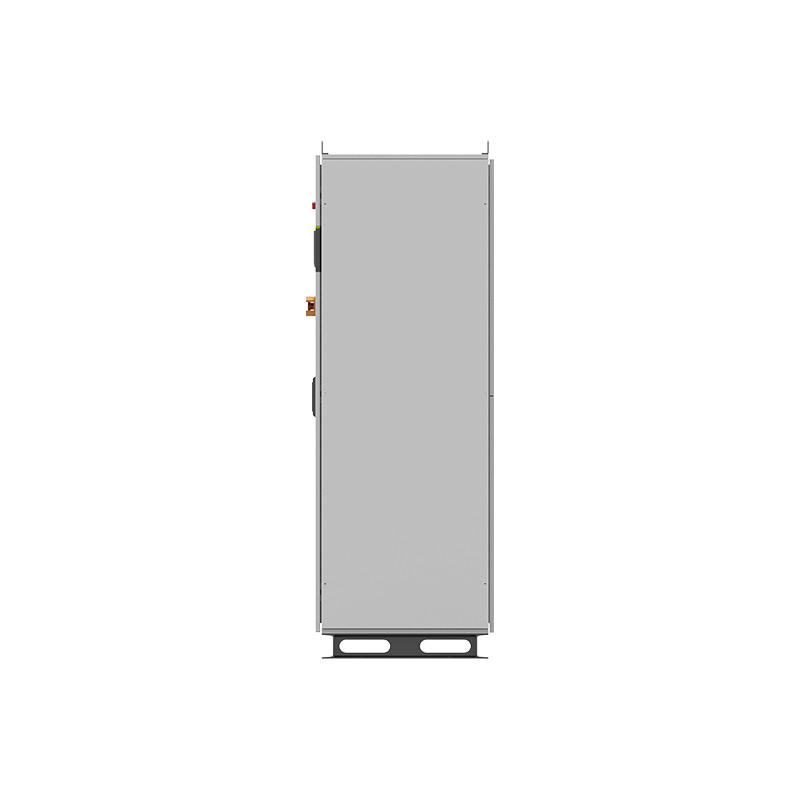

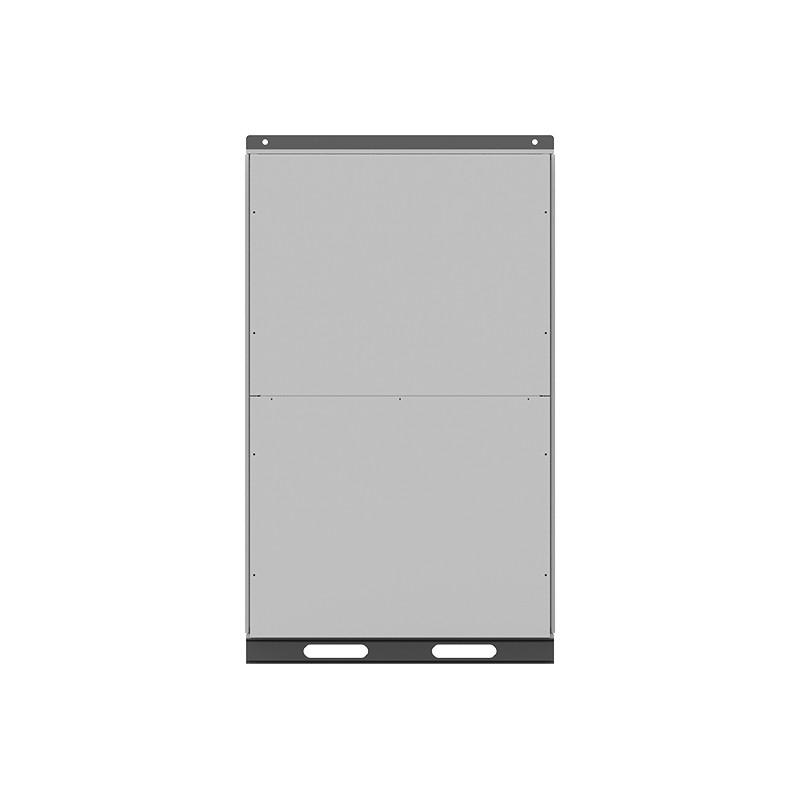

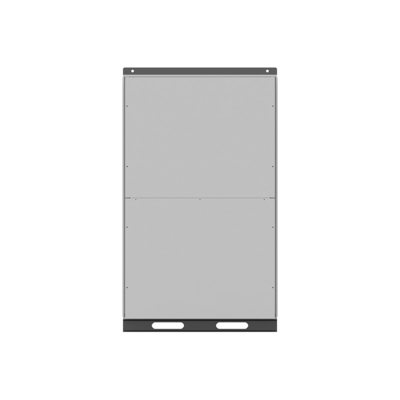

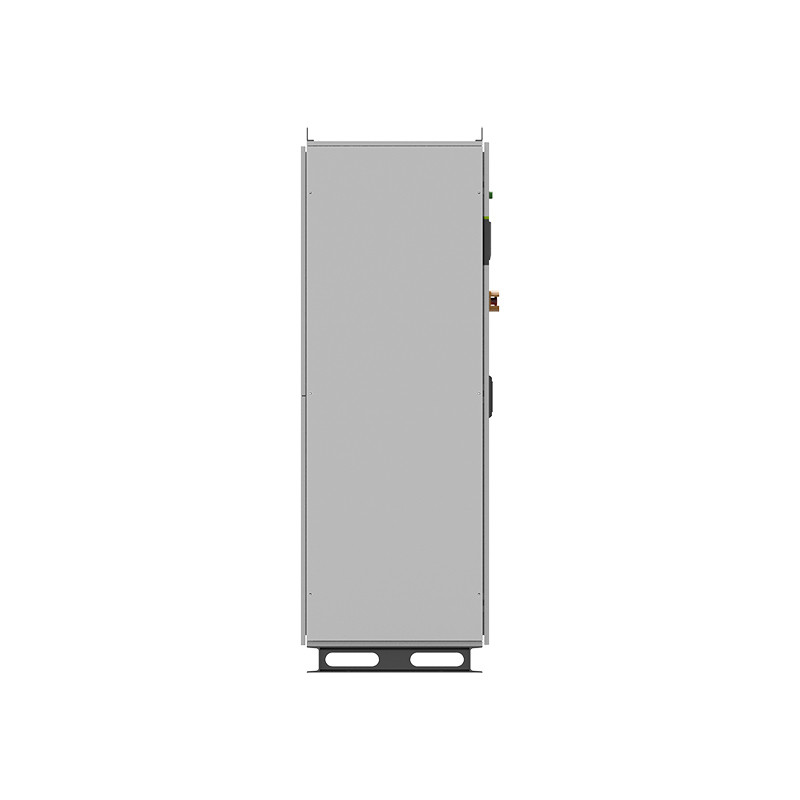

Système de conversion de puissance ESS PCS-250-T Convertisseur isolé de stockage d'énergie

Système de conversion de puissance ESS PCS-250-T Convertisseur isolé de stockage d'énergie

UneSystème de conversion de puissance (PCS)est le composant électronique de puissance central conçu pour une conversion et un contrôle efficaces des formes d'énergie.

• Conversion d'énergie bidirectionnelle: Transformation continuelle CC-CA et CA-CC (par exemple, interaction entre batterie et réseau de stockage)

• Régulation dynamique: Contrôle en temps réel de la tension, de la fréquence et du facteur de puissance (conforme à l'IEEE 1547)

• Intégration des systèmes: Interface intelligente entre les énergies renouvelables, le stockage et le réseau

2. Architecture technique

2.1 Sous-systèmes de base

2.2 Indicateurs de performance

• Efficacité: 97 à 99% (CEC pondéré)

• THD: < 3% à pleine charge

• Vitesse de réponse:

  • Réponse à la charge par étape: < 10 ms (0-100%)

  • Régulation de la fréquence: ± 0,5 Hz (mode réseau)

  •

3. Applications

3.1 Intégration des énergies renouvelables

• Légalisation photovoltaïque/vent: atténue les fluctuations de puissance de ±15%/min (CEI 61400-21)

• Générateur synchrone virtuel (VSG): Fournit une émulation de l'inertie (ratio d'amortissement: 0,5-2,5 réglable)

•

3.2 Systèmes de stockage d'énergie

• Gestion de la batterie:

  • La précision de la transition CC/CV est de ±0,5%.

  • Erreur d'estimation du SOC: < 2% (filtre Kalman)

• Services de réseau:

  • Réponse de fréquence primaire: activation < 2 s (exigences de PJM)

  • Support VAR: plage de facteur de puissance ± 0,95

  •

3.3 Industrie et spécialités

• Les microréseaux: capacité de démarrage noir (taux de décharge de 0,2 °C)

• Chargement rapide des véhicules électriques:

  • Architecture refroidie par liquide de 350 kW

  • Efficacité de 95% @ 30 à 100% de charge

• Le pouvoir maritime:

  • Certifié DNV-GL

  • Le nombre d'unités d'équipement doit être supérieur à 5%.
