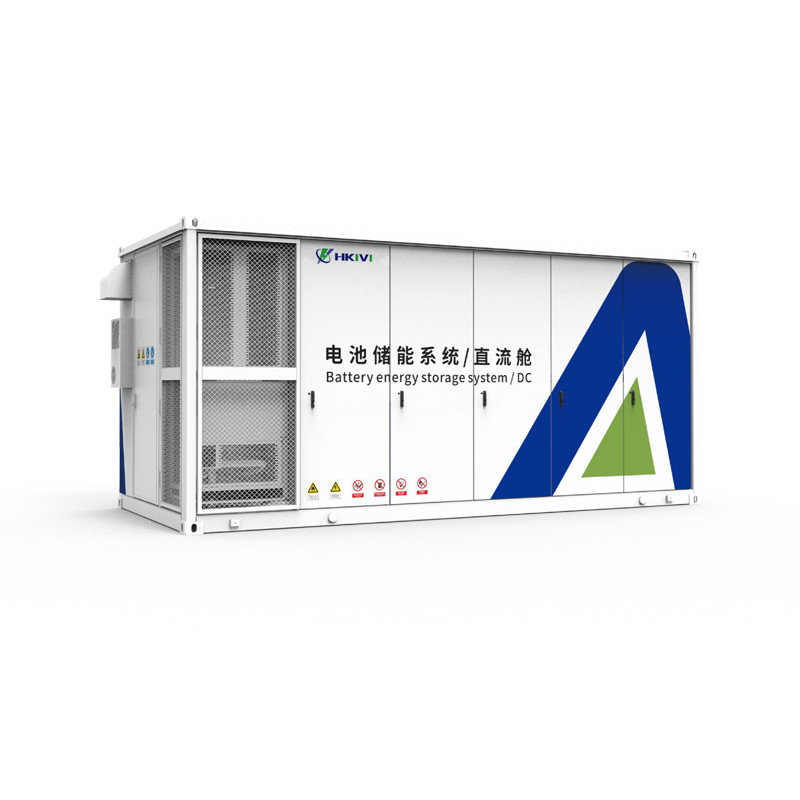

Batterie de stockage d'énergie de cabine en courant continu BESS avec amélioration de la protection du compartiment

Batterie de stockage d'énergie de cabine en courant continu BESS avec amélioration de la protection du compartiment

L'ESS-DC-2500/5000-Y est une solution de pointe de stockage d'énergie par batterie (BESS) conçue pour des applications de stockage d'énergie à grande échelle.Ce système couplé en courant continu est conçu pour fournir des performances élevéesL'architecture modulaire permet des configurations flexibles avec des capacités allant de 2.5 à 5 MWh, ce qui le rend adaptable aux exigences diverses du projet.

En tant que système couplé à courant continu,l'ESS-DC-2500/5000-Y est directement connecté à des sources d'énergie renouvelables (tels que des panneaux solaires photovoltaïques) et à des systèmes de conversion de puissance (PCS) sans nécessiter d'étapes de conversion alternant-corrant supplémentaires;Cette approche de conception améliore considérablement l'efficacité globale du système en réduisant les pertes de conversion d'énergie généralement associées aux systèmes à courant alternatif.Le système se compose de plusieurs composantes clés:

• Réservoirs de batteries: Racks préconfigurés contenant des modules de batteries lithium-ion avec système de gestion intégré des batteries (BMS)

• Système de conversion de puissance: Convertisseurs bidirectionnels à courant continu à haut rendement (généralement à entrée en courant continu de 1500 V)

• Système de gestion de l'énergie: Plateforme de contrôle avancée pour la surveillance, l'optimisation et l'interaction du réseau

• Système de gestion thermique: solution de refroidissement de précision permettant de maintenir des températures de fonctionnement optimales

• Systèmes de sécurité: Protection à plusieurs niveaux comprenant l'extinction des incendies et la détection des gaz

L'ESS-DC-2500/5000-Y est particulièrement remarquable par sa configuration "Y",qui fait référence à son architecture électrique spécialisée conçue pour améliorer la fiabilité du système grâce à la redondance et à la tolérance aux pannesCette configuration permet de continuer à fonctionner même si des composants individuels tombent en panne, ce qui la rend particulièrement adaptée aux applications critiques.

Technologies et innovations de base

Technologie de batterie avancée

L'ESS-DC-2500/5000-Y utilise leschimie des batteries au phosphate de fer de lithium (LFP), qui offre des caractéristiques de sécurité et une durée de vie supérieures par rapport aux autres variantes lithium-ion.

• Optimisation au niveau des cellules: Chaque cellule de batterie est individuellement surveillée et équilibrée par le BMS pour assurer des performances uniformes et une longévité

• Prévention de l'évasion thermique au niveau du paquet: Une conception innovante permet de contenir efficacement les événements thermiques au sein des batteries individuelles, empêchant ainsi leur propagation à l'ensemble du système10

• Longue durée de vie du cycle: Conçu pour plus de 6 000 cycles à 80% de profondeur de décharge (DOD), réduisant considérablement le coût de stockage nivelé (LCOS)

•

Conversion de puissance intelligente

Le système intègreTechnologie de conversion de puissance en courant continu de 1500 V, ce qui réduit les coûts du système et améliore l'efficacité par rapport aux architectures traditionnelles de 1000 V. Les principales caractéristiques comprennent:

• Flux de puissance bidirectionnel: transition transparente entre les modes de charge et de décharge avec des temps de réponse < 100 ms

• Fonctionnement dans une large plage de tension: Compatible avec une entrée en courant continu de 1000-1500 V, pouvant accueillir différents états de charge de la batterie

• Efficacité de conversion élevée: Efficacité maximale supérieure à 98,5% grâce à une topologie avancée et à des dispositifs d'alimentation SiC

•

Capacité à former des réseaux

Une caractéristique remarquable de l'ESS-DC-2500/5000-Y est soncapacité de formation de réseau, lui permettant:

• Créer et maintenir la tension et la fréquence du réseau de manière indépendante (capacité de démarrage en mode noir)

• Fournir une inertie virtuelle pour stabiliser les réseaux à forte pénétration des énergies renouvelables

• Fonctionne en mode réseau et en mode isolée

•

Gestion intelligente de l'énergie

Le système intégré de gestion de l'énergie (SGE) fournit:

• Gestion raffinée à quatre niveaux: Surveillance en temps réel de la cellule au niveau du système

• Optimisation basée sur l'IA: Ajustement dynamique des stratégies de charge/décharge en fonction des prix de l'électricité, des modes de charge et des prévisions météorologiques

• Étalonnage automatique du SOC: Réduit l'intervention manuelle et améliore la précision de l'état de charge

Scénarios d'application et intégration des systèmes

Stockage d'énergie à l'échelle des services publics

L'ESS-DC-2500/5000-Y est idéalement adapté pourapplications de stockage d'énergie à l'échelle du réseau:

• Rage au sommet: Réduction des frais de demande par décharges en période de pointe

• Régulation de la fréquence: Fourniture de services auxiliaires de contrôle de fréquence à réponse rapide (FCAS)

• Lissage des énergies renouvelables: Atténuation de la variabilité de la production solaire/éolienne

• Le report de la capacité: retarder les mises à niveau coûteuses des infrastructures du réseau

•

Applications commerciales et industrielles

Pour les utilisateurs de C&I, le système offre:

• Gestion des frais de demande: Réduction des pénalités maximales de la demande

• Arbitrage énergétique: Stockage de l'énergie lorsque les prix sont bas et utilisation lorsque les prix sont élevés

• Puissance de secours: Fourniture d'électricité en continu pendant les pannes

• Intégration des microréseaux: Servir de base à des systèmes énergétiques indépendants

•

Intégration des énergies renouvelables

Le système excelle enles configurations de stockage et d'énergie renouvelable:

• Accouplement solaire photovoltaïque: Stockage de l'excédent de production solaire pour une utilisation nocturne

• Réglage de l'énergie éolienne: Compensation de la variabilité du vent

• Les centrales électriques hybrides: Combiner plusieurs sources renouvelables avec le stockage

•

Applications spécialisées

• Capacité de démarrage en noir: Restauration de l'alimentation électrique après coupure de réseau

• Soutien faible du réseauStabilisation des réseaux éloignés ou sous-développés

• Opération en haute altitude: certifié pour les installations jusqu'à 5000 m d'altitude

L'ESS-DC-2500/5000-Y présente une résistance particulièreApplications de formation de grilles pour tous les scénarios, ayant passé des tests rigoureux de court-circuit pour prouver sa fiabilité dans le maintien de la stabilité du réseau dans des conditions difficiles10. Its ability to seamlessly integrate renewable energy at different penetration levels has earned international recognition from technical organizations including the Chinese Society for Electrical Engineering
