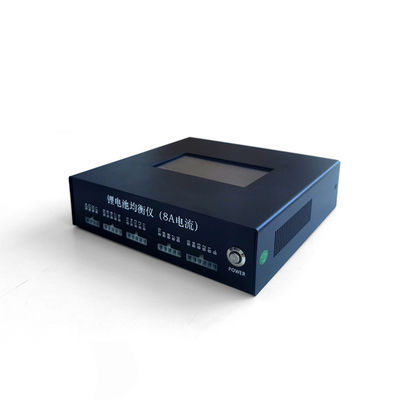

Un seul HKIVI-24S-BL10AÉquilibreur de batterieest adapté aux batteries avec 2 à 24 chaînes de cellules connectées
Utilisez une alimentation globale externe AC90V-265V.

Appliquer leÉquilibreur de batterieà une batterie dont la tension est inférieure à 40 V.
La méthode est illustrée à la figure 5 (la figure prend 3 chaînes avec une alimentation externe comme exemple)

Avant d'allumer l'alimentation, veuillez confirmer à nouveau si la connexion du
la ligne d'égalisation est normale, si la puissance fournie à l'égaliseur est dans les limites requises
l'intervalle, vérifiez si leÉquilibreur de batteriea été placé en toute sécurité, et confirmer si le circuit
La carte est court-circuité, etc. Allumez l'alimentation de l'égaliseur, sinon cela peut causer
conséquences graves telles qu'un fonctionnement anormal ou même une brûlure.

Sur la page d'état en temps réel, vous pouvez voir des informations telles que la tension de la cellule, la tension totale de la batterie,
différence de tension maximale, tension moyenne de la cellule, état d'équilibre, courant d'équilibre, dispositif
température et adresse de l'appareil.

L'équilibreur de batterie lui-même n'a pas de haute tension et ne causera pas de dommages par choc électrique à la batterie.
Le corps.
L'équilibreur de batterie possède des dispositifs sensibles à l'électricité statique et doit être protégé contre l'électricité statique.
Un mauvais fonctionnement peut endommager l'équalisateur.
Veuillez faire attention aux instructions suivantes:

a) Avant de toucher le PCB, la personne qui effectue l'opération doit décharger le
l'électricité et prendre des mesures antistatiques;
b) L'équalisateur ne doit pas entrer en contact avec des matériaux isolants électriques -
les films en plastique, les tablettes isolantes ou les vêtements en fibres synthétiques ou artificielles;
c) Lors du soudage sur l'équilibreur de batterie, assurez-vous que la pointe du fer à souder est mise à la terre;
d) S'il est inévitable d'utiliser un récipient non conducteur, il doit être emballé avec
les matériaux conducteurs avant de placer le PCB, tels que le caoutchouc mousseux conducteur ou ordinaire
une feuille d'aluminium.

Lors du choix d'un équilibreur de batterie pour une application spécifique, plusieurs facteurs clés doivent être pris en considération:

Configuration de la batterie:
Voltage et capacité de l'ensemble de la batterie
Nombre de cellules dans l'emballage et leur tension individuelle
Chimique des cellules (par exemple, lithium-ion, plomb-acide, NiMH)
Technique d'équilibrage:
Approche d'équilibrage passif, actif ou hybride
Vitesse et efficacité de l'équilibrage
Impact sur la durée de fonctionnement et l'efficacité du groupe de batteries
Équilibrage du courant et de la puissance:
Courant d'équilibrage maximal que l'équilibreur peut supporter
Puissance d'équilibrage requise en fonction de la taille de la batterie et des niveaux de déséquilibre
Capacités de gestion thermique de l'équilibreur
Surveillance et contrôle:
Possibilité de surveiller les tensions et températures des cellules individuelles
Intégration avec le système de gestion des batteries (BMS)
Caractéristiques d'enregistrement et de déclaration des données
Sécurité et protection:
Protection contre les surtensions, les surtensions et les surtensions
Conformité aux normes de sécurité pertinentes (par exemple UL, CE, UN38.3)
Le comportement en mode défaillance et la tolérance à la défaillance
Facteur de forme et montage:
Taille physique et poids de l'équilibreur
Compatibilité avec l'espace disponible et les options de montage
Facilité d'installation et d'intégration dans le système global
Considérations environnementales:
Plage de température de fonctionnement et exigences de refroidissement
Résistance aux vibrations, aux chocs et aux autres contraintes environnementales
Protection contre les intrusions (indice IP) pour les environnements extérieurs ou hostiles
Coût et cycle de vie:
Coût initial de l'équilibreur
Exigences de maintenance et de remplacement en cours
Coût total de possession sur la durée de vie prévue de l'application
En évaluant soigneusement ces facteurs, vous pouvez choisir un équilibreur de batterie qui convient à votre application spécifique, assurant des performances optimales, la sécurité et la longévité de la batterie.
